    2851 Multi-Conductor Shielded Cable
















      多芯屏蔽電纜


     Multi-Conductor Shielded Cable


     標準 Standard: UL 758, 1581 CSA C22.2 No.210.2

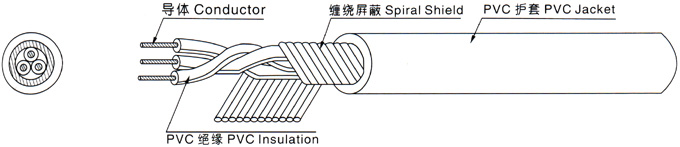

      ■ 構造 CONSTITUTION：




































                               ■ 產品說明














                                      ●

     額定電壓：30V， 額定溫度：80℃






                                      ●

     導體使用絞線40AWG裸銅或鍍錫絲






                                      ●

     PVC絕緣






                                      ●

     鍍錫或裸軟銅線纏繞屏蔽






                                      ●
                                      PVC護套





                                      ●
                                      可通過UL VW-1SC及CSA FT1垂直耐燃試驗

















                              PRODUCT DESCRIPTION



















                                              ●

     Rated voltage: 30V，Rated temperature:80℃






                                              ●

     Stranded, tinned or bare, copper conductor, 40AWG min.






                                              ●

     PVC insulation







     ●

                                              Tinned or bare copper wire spiral shield





                                              ●
                                              PVC jacket





                                              ●
                                              Passes UL VW-1SC CSA & FT1 vertical flame test
































                               ■ 應用















     使用于電子設備2級回路內部連線

















                               APPLICATION















     Internal wiring of class 2 circuits in electronic equipment




































     UL 2851 80℃ 30V









     芯數 Cores


     導體


     Conductor


     絕緣


     Insulation


     纏繞屏蔽


     Spiral Shield

              護套 Jacket

     最大導體體電阻

                  Max Resistance at 20℃

              最小絕緣電阻Max Insulation Resis tance at 20℃

     耐電壓


     Dielectric Strength AC 1 min

              標準長度Standard Length





     線規(guī)


     Spec

              線數/線徑
              直徑 Dia

     標稱厚度 Nom.


     Thick.


     標稱外徑 Nom.


     Dia.

              線徑Single Dia.
              外徑Nom. Dia
              標稱厚度Nom. Thick.
              標稱外徑 Nom. Dia.




              AWG
              No./mm
              mm
              mm
              mm
              mm
              mm
              mm
              mm
              Ω/Km
              MΩ.Km
              V
              Ft(M)




              3
              30
              7/0.10
              0.30
              0.25
              0.80
              0.10
              1.93
              0.35
              2.63
              354.24
              5.0
              500
              2000(610)




              28
              7/0.127
              0.38
              0.25
              0.88
              0.10
              2.10
              0.40
              2.90
              223.75




              26
              7/0.16
              0.48
              0.25
              0.98
              0.12
              2.35
              0.40
              3.15
              139.73
              1000(305)




              4
              30
              7/0.10
              0.30
              0.25
              0.80
              0.10
              2.13
              0.35
              2.83
              354.24
              50
              500
              2000(610)




              28
              7/0.127
              0.38
              0.25
              0.88
              0.10
              2.33
              0.40
              3.13
              223.75
              1000(305)




              26
              7/0.16
              0.48
              0.25
              0.98
              0.12
              2.61
              0.45
              3.51
              139.73




              5
              30
              7/0.10
              0.30
              0.25
              0.80
              0.10
              2.37
              0.35
              3.07
              354.24
              5.0
              500




              28
              7/0.127
              0.38
              0.25
              0.88
              0.10
              2.59
              0.40
              3.39
              223.75




              26
              7/0.16
              0.48
              0.25
              0.98
              0.12
              2.90
              0.45
              3.80
              139.73
